Falciatrici e Falcia-condizionatrici a dischi e tamburi – Testate taglio diretto
Falciatrice portata al baricentro e guidata lateralmente da manubri.Si adatta con precisione all’andamento del terreno.
Telaio portante attivo e bracci oscillanti che guidano perfettamente la barra falciante su qualsiasi irregolarità del terreno.
L’attacco di tipo PULL garantisce un adattamento tridimensionale al terreno
Il giunto cardanico doppio assicura un collegamento privo di torsioni tra scatola di moto angolare e barra falciante.

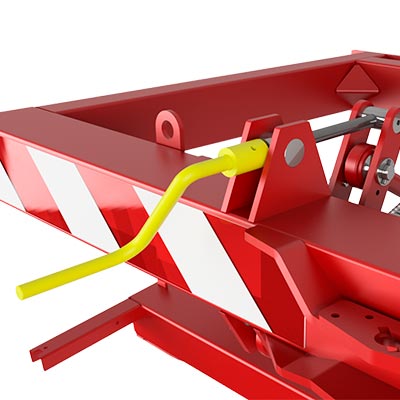

Manovella che permette una regolazione facile dell’altezza del taglio.
Durante il trasporto la Swing viene posizionata centralmente posteriormente al trattore. Meno di 3,00 m su strada, ampia luce da terra ed una velocità omologata sono premesse per giungere rapidamente ed in sicurezza al campo.
il cardano grand’angolo, permette, in lavoro, di raggiungere qualsiasi angolo mediante l’apertura e la chiusura idraulica del telaio del gruppo falciante.

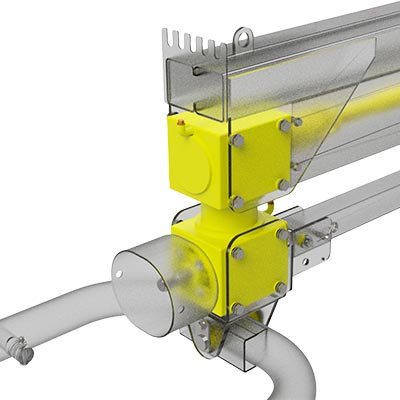

possibilità di variare i giri della PTO semplicemente girando la scatola principale
| FALCIATRICE TRAINATA "SWING" | SWING 320 | SWING 285 | SWING 245 |
|---|---|---|---|
| Larghezza di Taglio | 320 | 285 | 245 |
| Numero di Coltelli | 16 | 12 | 12 |
| Numero di Dischi | 8 | 7 | 6 |
| Velocità Presa di Forza | 540/100 girando il riduttore principale della macchina | 540/100 girando il riduttore principale della macchina | 540/100 girando il riduttore principale della macchina |
| Condizionatore | RULLI IN GOMMA o FLAGELLI IN NYLON/FERRO | RULLI IN GOMMA o FLAGELLI IN NYLON/FERRO | RULLI IN GOMMA o FLAGELLI IN NYLON/FERRO |
| Potenza richiesta RCG (cond. Rulli in Gomma) cv/Kw | 70/80 | 40/70 | 40/60 |
| Potenza richiesta RCF (cond. Flagelli in Nylon) cv/Kw | 70/80 | 40/70 | 40/60 |
| Potenza richiesta RCS (cond. Flagelli in Ferro) cv/Kw | 70/80 | 40/70 | 40/60 |
| Peso RCG (cond. Rulli in gomma) in Kg | 1910 | 1820 | 1640 |
| Peso RCF (cond. Flagelli in Nylon) in Kg | 1810 | 1740 | 1580 |
| Peso RCS (cond. Flagelli in Ferro) in Kg | 1910 | 1820 | 1640 |
| Ruote 10,0/75-15,3 | Si | Si | Si |

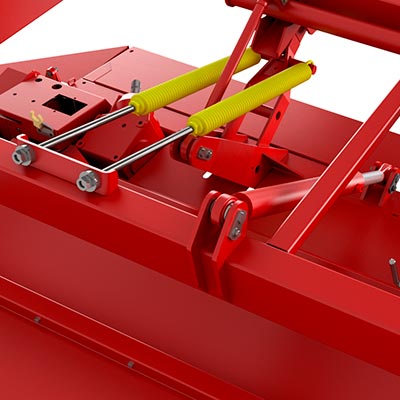

Sospensione a molla della barra che garantisce pressione di appoggio costante sull’intera larghezza di lavoro, una guida bordo campo ancora più precisa e salvaguardia della cotica erbosa.
Le falciatrici Swing sono portate al baricentro e guidate lateralmente da manubri. Grazie a questa soluzione la falciatrice è in grado di adattarsi con precisione all’andamento del terreno, preservando la cotica erbosa, presupposto per un foraggio di qualità anche con condizioni di lavoro gravose.

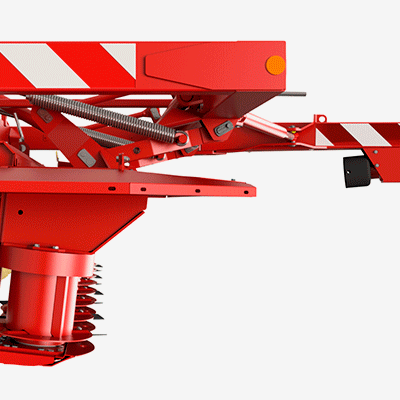

Le falciatrici trainate MARANGON in esecuzione trainata sono perfettamente adatte ai terreni irregolari. In pianura o in collina – le falciatrici SWING convincono con la loro enorme libertà di movimento e l’elevata escursione all’indietro e verso l’alto. Il telaio portante attivo ed i bracci oscillanti guidano perfettamente la barra falciante su qualsiasi irregolarità del terreno. Questa unità reagisce immediatamente: La barra falciante si solleva in presenza di dossi, riabbassandosi quando li ridiscende. La falciatrice compie un movimento pressoché verticale, riducendo al minimo eventuali slittamenti dell’albero cardanico e carichi dinamici.
L’attacco di tipo PULL garantisce un adattamento tridimensionale al terreno con percorsi di adattamento molto elevati. Snodi sferici nei bracci oscillanti della barra garantiscono un’eccezionale oscillazione trasversale di +/- 16 °.
Le nostre falciatrici si distinguono per la loro corsa molto regolare. Nei modelli SWING l’azionamento dinamico avviene direttamente dal primo disco falciante. Un giunto cardanico doppio assicura un collegamento privo di torsioni tra scatola di moto angolare e barra falciante. Una ruota libera è integrata nell’azionamento di tutte le falciatrici.
Una manovella permette una facile regolazione dell’altezza di taglio. Una ghiera informa l’operatore sull’altezza impostata.
Durante il trasporto la Swing viene posizionata centralmente posteriormente al trattore. Meno di 3,00 m su strada, ampia luce da terra ed una velocità omologata sono premesse per giungere rapidamente ed in sicurezza al campo.

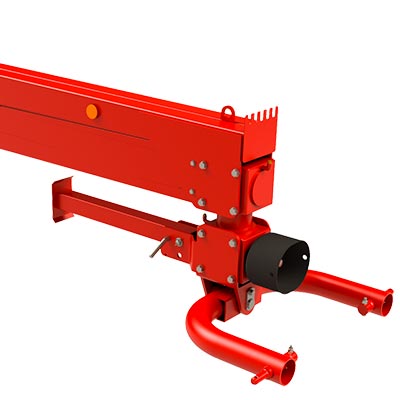

Grazie al timone laterale ed alla scatola di rinvio brandeggiabile si riesce a falciare dietro ad angolo. Il castello di attacco a due punti permette l’attacco alle parallele sollevabili del trattore. Inoltre, il cardano grand’angolo, di serie già installato sulla macchina, permette, in lavoro, di raggiungere qualsiasi angolo mediante l’apertura e la chiusura idraulica del telaio del gruppo falciante. La valvola di blocco integrata garantisce un bloccaggio sicuro in posizione finale. Il bilanciere arcuato consente oscillazioni a pendolo di +/- 30 °. Così trattore e falciatrice possono compensare forti irregolarità del terreno in modo indipendente uno dall’altra. Inoltre, consente un angolo di sterzo illimitato.
possibilità di variare i giri della PTO semplicemente girando la scatola principale
Vuoi ricevere un preventivo o delle semplici informazioni?
GRUPPO FALCIANTE “RAZOR CUT” QUALITA’ MADE IN MARANGON
Il gruppo falciante ad alta performance, volutamente progettato con un profilo compatto e cuneiforme per offrire ampie possibilità di regolazione dell’altezza di taglio e permettere la miglior penetrazione all’interno dei foraggi più difficili, garantendo sempre un taglio ottimale e pulito.
I modelli dotati di senso di rotazione contrapposto dei dischi, depositano il prodotto sparso ed allargato. I dischi di taglio ruotano l’uno verso l’altro a coppie.
I modelli dotati di senso di rotazione verso al centro dei dischi, permettono la formazione di una sola andana e presenta vantaggi sui terreni bagnati e cedevoli. Il prodotto falciato non viene premuto nel terreno dal trattore e può essere raccolto senza perdite.
CLEAN CUT TECHNOLOGY: Taglio senza strisce grazie alla sovrapposizione ottimale delle traiettorie delle lame
SUPPORTO PRINCIPALE “FIRST AID KIT”
Il montaggio del supporto principale costituito da un solo blocco fissato con sei viti permette un’ispezione rapida individuale e semplice della scatola ingranaggi.
COPERCHIO CON RINFORZO A “C” INTEGRATO
Il coperchio di grosso spessore, con rinforzo a “C” integrato, unico nel suo genere, annulla la flessione del gruppo di taglio al fine di evitare la torsione dei pezzi in movimento.
DISCO ROTONDO
Minor superficie d’impatto.
Maggior dispersione degli shock grazie al profilo rotondo del disco che preserva la meccanica dell’intero gruppo falciante.
Elevata qualità del prodotto tagliato.
Durata maggiore dei coltelli i quali non lavorano per la completa rotazione del disco, andando in protezione, una volta sfalciato, sotto il disco adiacente. Questo evita anche una lavorazione ulteriore del prodotto tagliato, il quale resta integro.
Coltelli da 129 mm per un incrocio perfetto.
Minor assorbimento di potenza.
Possibilità di interscambio tra i dischi una volta usurati.
PIASTRE ANTIUSURA
Il gruppo falciante è equipaggiato (di serie) da una serie di scivoli in acciaio al Boro, antiusura, per fornire alla vasca ingranaggi la massima protezione contro qualsiasi rischio di danneggiamento presente nel campo. I rinforzi arrotondati posti tra le slitte (scarpette) proteggono la barra. La profilatura posta sul lato inferiore previene l’accumulo di materiale. Il prodotto falciato scorre senza interruzioni.
PIASTRE ANTIUSURA SUPPLEMENTARI
Il kit piastre antiusura può essere a richiesta montato direttamente sul gruppo falciante oppure può essere installato in modo semplice e veloce da parte dell’utilizzatore anche una volta effettuato l’acquisto di una falciatrice MARANGON. Stampati, composti da un materiale al boro antiusura garantiscono una protezione addizionale del gruppo falciante.
SCIVOLI “TOPPING SKIDS”
Piastra di rialzo che permette di alzare il taglio per eseguire il taglio di tipo Topping, che consiste essenzialmente nel tagliare la parte superiore della pianta. Questo viene fatto per fermare la crescita e costringere la coltura a sviluppare la parte inferiore e far entrare successivamente il pascolo che troverà un prodotto più ricco.
CAMBIO RAPIDO DEI COLTELLI
Sistema di cambio rapido dei coltelli per una sostituzione rapida tramite l’apposita chiave, per minimizzare le perdite di tempo ed aumentare la produttività.
Composto da due raschiatori in materiale antiusura e temprato per una costante pulizia della parte inferiore del disco
L’accessorio può essere installato anche successivamente all’acquisto di una barra falciante MARANGON essendo il disco predisposto per una sua installazione anche after-market.
Disponibile per tutte le falciatrici e falcia-condizionatrici a dischi Marangon.
SISTEMA DI SICUREZZA DEL DISCO “TAGLIO SICURO”
Organi di trasmissione integralmente protetti.
Nessuna usura.
Rapida sostituzione delle spine, con costi minimi.
Gli utilizzatori lo sanno: gli urti contro corpi estranei possono causare danni e quindi costi di riparazione. Con il sistema “TAGLIO SICURO” offriamo la massima sicurezza a costi ridotti. La protezione dei dischi di taglio dagli urti contro corpi estranei (a richiesta) è unica per sicurezza e confort.
